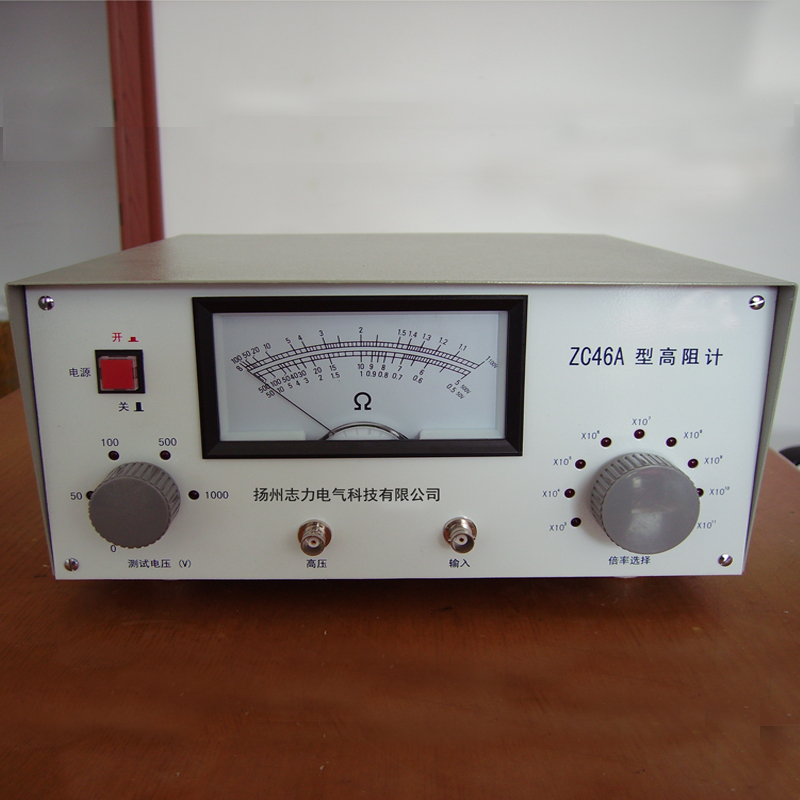

| 產品名稱：ZC46A型高阻計 |
| 產品型號： |
| |
| ZC46A型高阻計詳細介紹: |
·ZC46A型高阻計技術參數
·型 號 ZC46A 高阻計
·額定電壓 50 V 100V 500V 1000 V
·準確度 ±5 %
·電阻(Ω) 2* 103～1*1012
·準確度 ±10 %
·外形尺寸/重量（MM /KG） 300W * 290D * 135H / 10（MM /KG）
·ZC46A型高阻計主要用途及特點:
·本高阻儀為我廠的更新?lián)Q代產品，集成電路替代電子管?？晒┛蒲?、工廠、學校、企業部門對絕緣材料、電工產品、電子設備以及元件的絕緣測量和高阻值兆歐電阻的測量。與本公司B-1型電極箱配套可以測量具有抗靜電要求的橡膠和塑料制品表面電阻，如煤礦、井下使用的傳送橡膠帶、塑料帶及電子計算機房的塑料地板和墻壁。
1.概述
ZC46A型高阻計是我廠的更新?lián)Q代產品，集成電路替代了電子管，可供科研單位、工廠和實驗室測試絕緣材料、電子產品、家用電器及電子元器件的絕緣電阻，配上我廠生產的ZC36型高阻計的電極箱，能測量各種絕緣材料的絕緣電阻，與B-1型電極箱配套后可以測量具有抗靜電要求的橡膠和塑料制品表面電阻，如煤礦、井下使用的傳送橡膠帶、塑料帶及電子計算機的塑料地板和墻壁。和恒溫水浴配套后，還能測量在不同溫度下的塑料電線電纜的絕緣電阻。
本儀器性能穩定、漂移小、測量精度高、可靠性好、充電時間短（小于1s），能得到快速測試，提高生產效率，重量輕、體積小，從而是理想的測試工具。
本儀器貫徹JB\T5466高阻計行業標準。
1. 規格技術特性
2.1 性能指標和參數
表1
|
項目
|
規格和性能
|
誤差
|
|
測試電壓V
|
50，100，500,1000
|
滿意度的±5%
|
|
電阻Ω
|
2×103~1×1012
|
指示值的±10%
|
|
零點漂移
|
8h內
|
弧長的±5%
|
|
使用環境條件
|
溫度℃
|
0~40
|
——
|
|
濕度%
|
＜80RH
|
——
|
|
供電電源
|
電壓V
|
~220
|
±22
|
|
頻率Hz
|
50
|
±2
|
|
消耗功率W
|
7
|
|
外形尺寸l×b×hmm
|
300×290×135
|
|
重量kg
|
2.5
|
2.2 測試電壓與測量范圍關系見表2
表2
|
倍率
測試范圍Ω
測試電壓
|
50V
|
100V
|
500V
|
1000V
|
|
×103
|
2×103~5×103
|
|
|
|
|
×104
|
5×103~5×104
|
1×104~1×105
|
|
|
|
×105
|
5×104~5×105
|
1×105~1×106
|
5×105~5×106
|
|
|
×106
|
5×105~5×106
|
1×106~1×107
|
5×106~5×107
|
1×107~1×108
|
|
×107
|
5×106~5×107
|
1×107~1×108
|
5×107~5×108
|
1×108~1×109
|
|
×108
|
5×107~5×108
|
1×108~1×109
|
5×108~5×109
|
1×109~1×1010
|
|
×109
|
5×108~5×109
|
1×109~1×1010
|
5×109~5×1010
|
1×1010~1×1011
|
|
×1010
|
5×109~5×1010
|
1×1010~1×1011
|
5×1010~5×1011
|
1×1011~1×1012
|
|
×1011
|
5×1010~5×1011
|
1×1011~1×1012
|
5×1011~5×1012
|
1×1012~1×1013
|
|
注：被測電阻大于1012Ω不作考核，讀數僅供參考
|
2.3 儀器采用懸浮電壓方式，可連續工作8h，其輸出功率為2.5W。
|
|
